zLift:

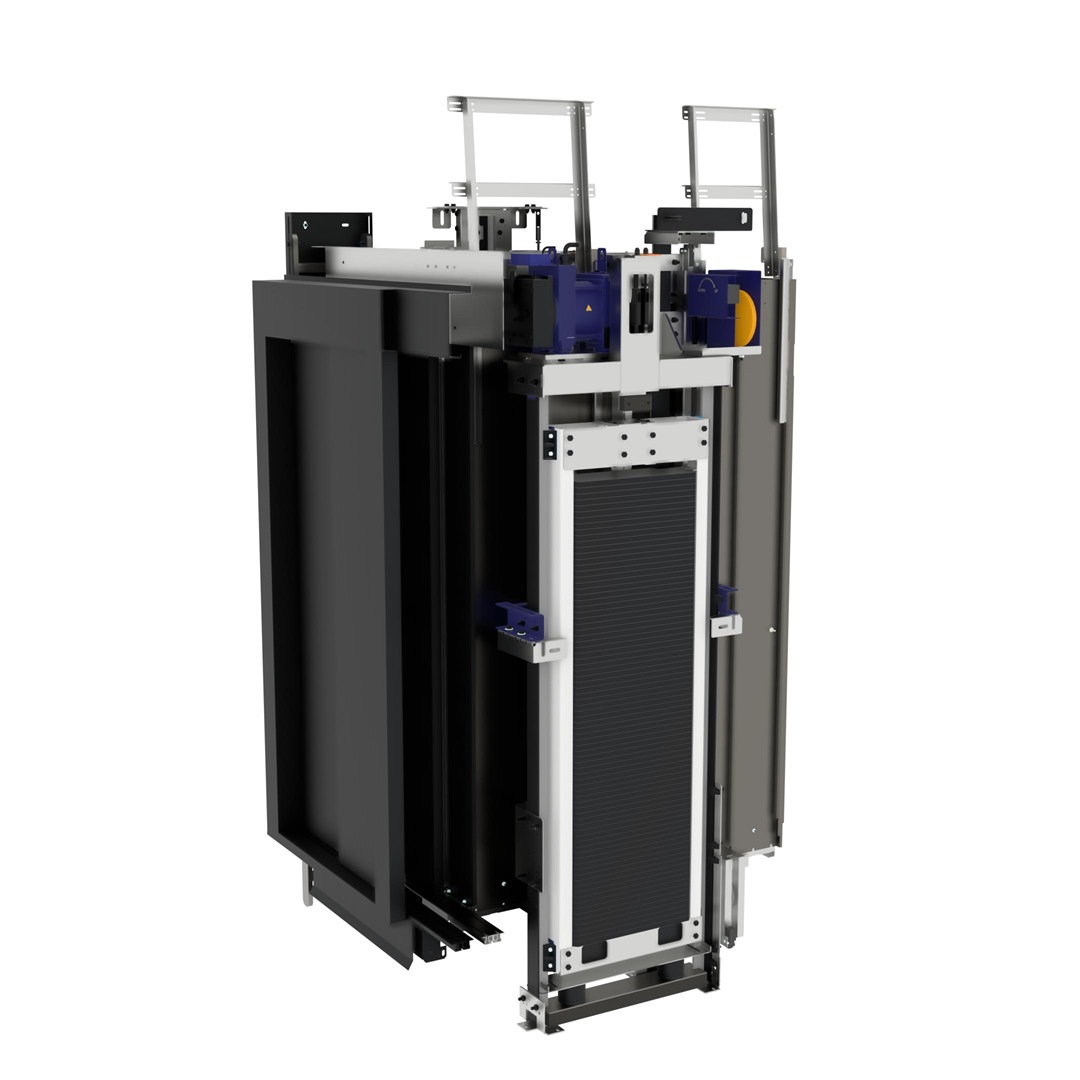

zLift là thang máy chở khách không phòng máy, dẫn hướng trung tâm, treo 2:1, với động cơ không hộp số, điều khiển tần số và được phát triển đặc biệt cho các tòa nhà dân cư và văn phòng nhiều tầng. Thang có thể được trang bị ba kích thước động cơ khác nhau và, với tải trọng từ 1.600 kg trở lên, cũng phù hợp làm thang máy giường bệnh cho các nhà dưỡng lão và bệnh viện. zLift kết hợp độ êm ái cao khi vận hành với công nghệ động cơ hiện đại, tiết kiệm năng lượng.

zLift có thể được thiết kế với hầu hết các bố trí cabin tự do, bắt đầu từ chiều sâu cabin 900 mm, tải trọng từ 225 kg đến 2.000 kg và tốc độ 1,0 m/s hoặc 1,6 m/s. Tùy thuộc vào tải trọng, tốc độ và trang bị cabin tùy chọn, hố thang có thể giảm xuống còn 400 mm và đỉnh trục tối thiểu 2.400 mm.

zLift sử dụng cáp thép có phủ. Chiều cao vận chuyển tối đa là 45 m.

Về cơ bản, tất cả các tùy chọn trang bị cabin được liệt kê trên các trang sau cũng như chương trình thiết kế cá nhân iLift DESIGN đều có sẵn cho zLift.

zLift – Các đặc điểm kỹ thuật

Tiêu chuẩn
Tải trọng định mức Từ 225 kg đến 2.000 kg với các bố trí cabin linh hoạt
Chiều cao hành trình lên đến 45 m, từ 2 đến 19 tầng dừng
Tốc độ 1.0 m/s và 1.6 m/s
Loại cửa Mở trung tâm và mở một bên
Hố thang Từ 400 mm (tùy chọn), tùy thuộc vào tải trọng, tốc độ và thiết kế cabin.
Đỉnh trục thang Từ 2.500 mm (tùy chọn), tùy thuộc vào tải trọng, tốc độ và thiết kế cabin.
Động cơ truyền động Không hộp số, điều khiển tần số (tích hợp trong đầu trục).
Điều khiển Công nghệ điều khiển MPK4i hiện đại, cắm là chạy (plug-and-play), được lắp trong tủ điều khiển riêng (cao 2.000 mm x rộng 400 mm x sâu 230 mm) tại sảnh trên cùng, với bề mặt hoàn thiện bằng sơn lót hoặc thép không gỉ xước.
Chức năng
  • Hệ thống liên lạc giữa cabin và tủ điều khiển.
  • Cứu hộ khẩn cấp kèm hiển thị tốc độ, hướng di chuyển và khu vực cửa.
Quy định EN 81-20, EN 81-50, EN 81-58, ARL 2014/33/EG
Tùy chọn
Chức năng
  • Thông qua cabin
  • Intercom lễ tân
  • Sơ tán tự động lên tầng tiếp theo với chức năng mở cửa (qua UPS riêng)
  • Tủ điều khiển cách sàn tầng trên cùng tối đa 15 m
  • Bộ điều khiển trong khung cửa, cấu hình dọc lên đến 15 m ở tầng thấp hơn
  • Điều khiển tối đa nhóm 4 thang
  • Giám sát thang máy
  • Quạt cabin, bật bằng nút trên bảng điều khiển hoặc tự động khi di chuyển quá hành trình
Quy định EN 81-70, EN 81-71, EN 81-73, GOSTP53780-2010

Thông số biến thể

zLift
Tải trọng làm việc (Q) Kg 225 ≤ Q ≤ 450 450 < Q ≤ 630 630 < Q ≤ 1,000 1,000 < Q ≤ 2,000
Hệ treo 2:1
Tốc độ m/s 1.0 – 1.6
Chiều cao hành trình tối đa m 45
Đường kính cáp mm 6.5 (có phủ)
Cabin
Chiều rộng cabin (CW) mm 700 – 1,400 900 – 1,660 900 – 2,180 1,000 – 2,620
Chiều sâu cabin (CD) mm 900 – 1,850 900 – 1,850 1,000 – 2,660 1,500 – 3,000
Chiều cao cabin (CH) mm 2,000 – 2,500
Cửa
Chiều rộng cửa mm 700 – 2,400
Chiều cao cửa mm 2,000 – 2,400
Loại cửa
  • T2 / C2 / C4
  • T2 – Cửa trượt 2 cánh dạng ống kính
  • C2 – Cửa 2 cánh mở ở giữa
  • C4 – Cửa 4 cánh mở chính giữa
Cabin xuyên suốt Tùy chọn
Ống thang
Chiều rộng hố thang mm CW + 500 CW + 500 CW + 500 CW + 640
Chiều sâu hố thang T2 / Loại cửa C4 mm CD + 325 CD + 325 CD + 325 CD + 325
Chiều sâu hố thang với cabin xuyên suốt, loại cửa T2/C4 mm CD + 530 CD + 530 CD + 530 CD + 530
Chiều sâu hố thang, loại cửa C2 mm CD + 255 CD + 255 CD + 255 CD + 255
Chiều sâu hố thang với cabin xuyên suốt, loại cửa C2 mm CD + 390 CD + 360 CD + 390 CD + 390
Hố thang (tiêu chuẩn) mm ≥ 400 (1,050)
Đỉnh hố thang (tiêu chuẩn) mm ≥ 2,500 (CH + 1,200)

Lưu ý: Chiều cao cabin được tính đến trần thô. Trần giả sẽ làm giảm chiều cao thông thủy bên trong cabin tương ứng.

T = Cửa trượt dạng ống kính (mở trái hoặc phải),
C = Cửa mở ở giữa,
2/3/4/6 = Số lượng cánh cửa

Một số kết hợp không khả thi.
